Жидкие анаэробные прокладки

Расход герметиков-прокладок АНАКРОЛ

Расход герметиков при фиксации и герметизации фланцев и плоскостей  Скачать

Применение анаэробных прокладок АНАКРОЛ® обеспечивает:

1. Безусадочную герметизацию сопрягаемых металлических поверхностей, которая позволяет избежать дополнительной подтяжки элементов крепления (болтов, шпилек и т.п.) в процессе эксплуатации изделия.
2. Увеличение структурной прочности всего соединения.
3. Снижение требований допусков к чистоте обработки поверхностей деталей - поверхности с царапинами и зарубками могут быть загерметизированы без устранения дефектов.

Преимущества анаэробных прокладок АНАКРОЛ® перед плоскими прокладками:

1. Геометрия герметизируемой поверхности может быть любой сложности.
2. Прокладку можно наносить на поверхности расположенные как горизонтально, так и вертикально без использования ее технологической фиксации (после нанесения прокладки на поверхность она не стекает, т.к. обладает, так называемым, свойством тиксотропности)
3. На складе не нужно хранить большое количество разных плоских прокладок для конкретных изделий.
4. Опрессовка собранного узла сразу после сборки давлением до 0,05 МПа.
5. Рабочее давление в собранном соединении - до 34 МПа (351,5 кгс/см2).

Для герметизации, как правило, подходят жесткие фланцы с зазором до 0,6 мм и минимальным взаимным перемещением при работе. Прокладки АНАКРОЛ идеальны для узлов, работающих под высоким давлением при температуре эксплуатации от -50°C до +150°C, а для некоторых прокладок и до +280°C. После отверждения герметик становится практически непроницаем для нефтяных топлив, смазочных масел, смесей вода-гликоль и большинства других промышленных химических веществ. Жидкие прокладки АНАКРОЛ могут использоваться неоднократно - после разборки соединения и очистки поверхностей от остатков старой прокладки. Разборка деталей производится обычным инструментом, отвержденный материал легко удаляется с поверхности.

Подготовка поверхностей деталей

Детали должны быть чистыми и сухими. Если на поверхности есть видимая коррозия, ржавчина, остатки старой краски или лака, то их удаляют механическим или ручным инструментом и наждачной шкуркой. Для удаления остатков СОЖ, масел, смазок и других загрязнений и после механической подготовки поверхности обезжиривают очистителем АНАКРОЛ-763 или отмывают в горячей воде. После промывки водой сушат в печи (горячим воздухом) при температуре (105-115) °С до полного удаления влаги и охлаждают на воздухе до температуры цеха. В зимнее время года и в межсезонье полученные с холодного склада уже подготовленные изделия необходимо выдержать открытыми при цеховой температуре, пока на деталях не исчезнет водяной конденсат и поверхность не станет сухой.

Подготовленные детали должны соответствовать требованиям:

 Нанесение анаэробных герметиков-прокладок

(см. также ПРИМЕР: жидкая анаэробная прокладка)

Анаэробные прокладки АНАКРОЛ в условиях поставки сразу готовы к применению. Они могут применяться вместе с активаторами (праймерами) и без них.

Герметики-прокладки АНАКРОЛ наносят непосредственно на детали следующими способами:

• валиком через трафарет
• кисточкой
• из картушей с помощью ручных или автоматических дозаторов

Замечание: В первых двух случаях необходимо предварительно перегрузить прокладку из упаковки изготовителя в чистую рабочую полимерную тару. Оставшийся герметик запрещается перегружать обратно из рабочей тары в оригинальную упаковку изготовителя в виду возможного попадания в оригинальную упаковку грязи и образования полимера.

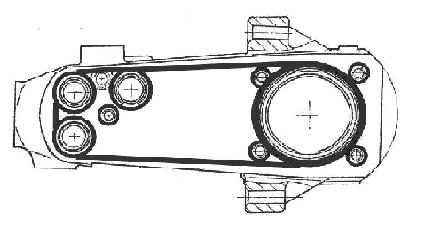

Прокладка должна быть нанесена непрерывной замкнутой линией вокруг всех технологических отверстий (см. рис.). Если линии вокруг отверстий будут прерывистыми, то требуемая степень герметизации соединения достигнута не будет. После нанесения прокладки устанавливают вторую деталь, которая фиксируется болтами с применением анаэробных фиксаторов-герметиков АНАКРОЛ.

Высоту и толщину линии гераметика-прокладки определяют экспериментально. Количество нанесенной гермеитка должно быть таким, чтобы после сборки узла он практически не выдавливался.

Отверждение прокладки АНАКРОЛ начинается только после сборки - по соединительной линии, на которую она наносится. Если из стыка наружу выдавливаются излишки жидкого неотвержденного герметика, то они могут быть легко убраны ветошью. Попавший внутрь корпуса жидкий герметик-прокладка распределяется в технических жидкостях, т.к. хорошо с ними совместим.

Контроль прочностных характеристик

Испытание жидкой анаэробной прокладки АНАКРОЛ обычно проводят при входном контроле. Предел прочности на отрыв, регламентируемый соответствующими ТУ на материал, определяют по ГОСТ 14760.

Контроль герметичности соединения

Собранные детали до проведения испытаний детали выдерживают 24 ч при температуре (23±5) °С. Если требуется уменьшить время выдержки изделий до проведения испытаний, то проконсультируйтесь с Поставщиком.

Испытания проводятся по действующей НТД и КД. Изделия, не выдержавшие испытания, разбирают, очищают детали от остатков старого полимера и вновь собирают с герметиком-прокладкой АНАКРОЛ.

Возможные причины снижения прочности фиксации и негерметичности по сравнению с ожидаемыми показателями:

• Герметизируемые поверхности деталей не соответствуют предъявляемым требованиям (см. таблицу выше или ТУ на соответствующий материал)
• До проведения испытаний не выдержано время и температура отверждения прокладки
• Герметизируемые поверхности подготовлены некачественно
• Прокладка нанесена неправильно
• Прокладка выбрана неправильно

Разборка

Разборка соединений проводится обычным инструментом. При использовании прокладок АНАКРОЛ-3012 и АНАКРОЛ-101 перед разборкой соединения рекомендуется предварительно прогреть демонтируемый узел при температуре (230-250) °С в течение 5-10 мин и сразу его разобрать при помощи стандартного оборудования и приспособлений.

Повторная сборка

Герметики-прокладки можно наносить неоднократно. Перед повторной сборкой узла перед нанесением прокладки необходимо:

• Очистить обе сопрягаемые поверхности деталей от остатков полимера до светлого металла
• Проверить соответствие свойств поверхностей и зазора между ними предъявляемым требованиям (см. таблицу выше или ТУ на соответствующий материал)
• По возможности, провести обезжиривание очистителем АНАКРОЛ-763

Хранение анаэробных герметиков-прокладок АНАКРОЛ

Гарантийный срок хранения анаэробных герметиков-прокладок АНАКРОЛ - 12 месяцев. Герметики хранят в закрытой упаковке предприятия-изготовителя в крытых складских помещениях без доступа солнечного света при температуре от +10 °С до +35 °С и на расстоянии не менее 1,5 м от обогревательных приборов. В помещениях для хранения запрещается использование открытого огня. При хранении не допускается попадание влаги и посторонних примесей, а так же контакт герметиков с различными металлами или сплавами, в т.ч. в виде порошка, стружки или пыли. Герметик из рабочей тары должен храниться отдельно. Из рабочей тары запрещается перегружать герметик обратно в оригинальную упаковку изготовителя в виду возможного попадания в оригинальную тару грязи и образования полимера.
